WB微型摆线针轮减速机

热门关键词:新闻中心    日期:2015-03-13    点击次数:2533
产品详情




 产品概述

◆依照少齿差行星传动原理,摆线针齿啮合实现减速的一种机械。
◆设计先进,结构新颖的微型减速机械,是对通用的X、B系列摆线减速机的补充。

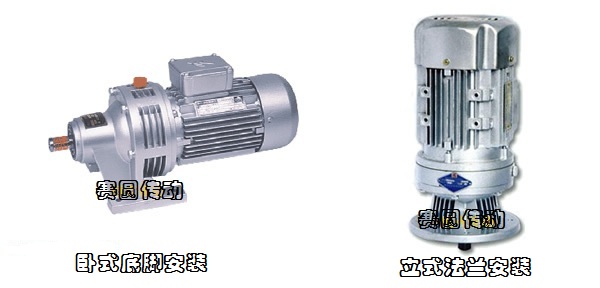

◆该机分卧式、立式、法兰型式、方法兰型式、双轴型和直联型等装配方式。
◆WB系列摆线针轮减速机已广泛应用于冶金、矿山、电力、环保、橡胶塑料、纺织、印染、
木材加工、陶瓷、电梯、风力、路桥码头、流水线、造纸、印刷、包装、食品、粮油加工、
金属加工、缝纫、模具、高空作业、升降、起重等行业的机械设备领域。



性能特点

◆WB摆线减速机结构紧凑体积小由于采用了行星传动原理,输入轴输出轴在同一轴心线上,使其机型获得尽可能小的尺寸。
◆本产品运转平稳噪声低摆线针齿啮合齿数较多,重叠系数大以及具有机件平衡的机理,使振动和嗓声限制在最小程度。
◆WB系列微型摆线针轮减速机采用高速比和高效率单级传动,就能达到1:87的减速比,效率在90%以上,如果采用多级传动,减速比更大。
◆使用可靠、寿命长因主要零件采用高碳铬钢材料,经淬火处理(HRC58~62)获得高强度,并且,部分传动接触采用了滚动摩擦,所以经久耐用寿命长。
◆设计合理,维修方便,容易分解安装,最少零件个数以及简单的润滑,使摆线针轮减速机深受用户的信赖。


技术参数

◆功 率:0.04KW~3KW
◆转 矩:25N•m~250N•m
◆传动比:单级:9-87 双级:121-1849
◆单级减速机速比机型有WB65型、WB85型、WB100型、WB120型、WB150型;
◆单级减速比有9、11、17、23、29、35、43、59、71、87。
◆双级减速比机型有WBE1065型、WBE1285、WBE1510型;
◆双级减速比有121、187、289、385、473、595、731、989、1225、1849。



形式代号
